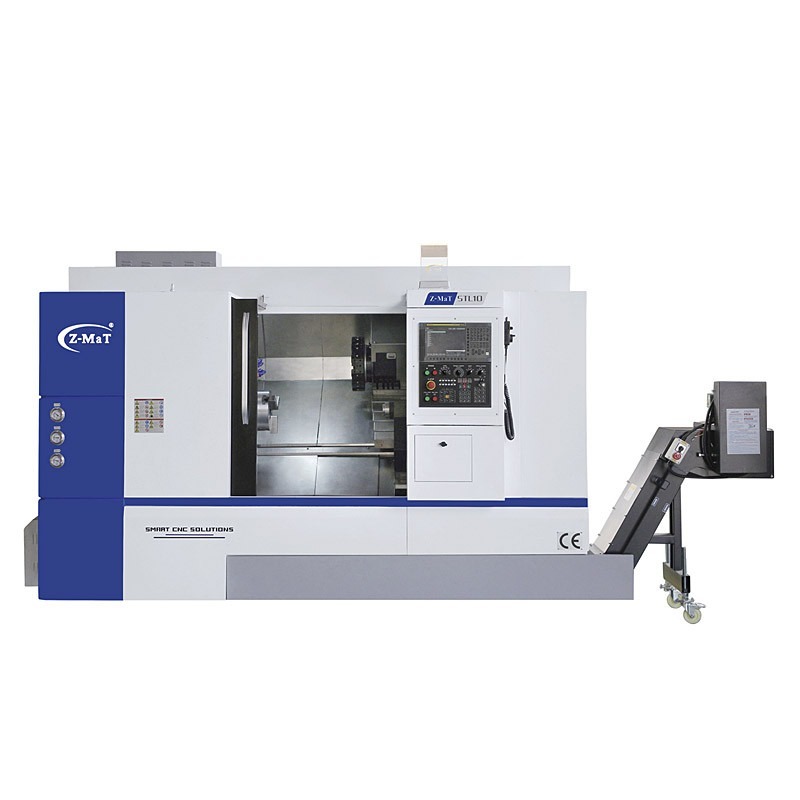

Токарный центр Star STL10
Спеццена на базовую комплектацию
5 441 950 ₽
- Наклонная станина, задняя бабка, линейная направляющая
- Скорость вращения шпинделя: 3000 об/мин
- Диаметр патрона: 10″
- Главный серводвигатель: 11/15 кВт
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Размер патрона, ("): | 10 |
| Мощность мотора привода, (кВт): | 15/⚹18,5 |
| Общая мощность, (кВт): | 20 |
| Ёмкость автосменщика инструментов: | 8/⚹12 |
| Быстрое перемещение по оси X, (м/мин): | 15 |
| Быстрое перемещение по оси Z, (м/мин): | 20 |
| Высота центра, (мм): | 100/⚹125 |
| Проходное отверстие шпинделя, (мм): | 86/⚹75 |
| Конус пиноли задней бабки: | MT5 |
| Макс. длина обработки, (мм): | 750, ⚹1000 |
| Макс. диаметр обработки над станиной, (мм): | 520/⚹620 |
| Макс. диаметр обработки над суппортом, (мм): | 280/⚹380 |
| Макс. диаметр сквозного отверстия, (мм): | 75⚹ 65 |
| Наклон станины, (°): | 35 |
| Размер хвостовика инструмента, (мм): | 25×25 |
| Скорость шпинделя, (об/мин): | 3000/⚹Коробка передач/⚹3200/⚹Коробка передач |
| Тип задней бабки: | Гидравлический/⚹HPT/⚹SST |
| Тип направляющей: | Линейное перемещение |
| Ход втулки (пиноли) задней бабки, (мм): | 150 |
| Ход задней бабки, (мм): | 100-750/⚹1000 |
| Ход по оси X/Z, (мм): | 280/750/⚹1000 |
| Габариты,(мм): | 3350/⚹3700×1950×2350 |
| Вес, (кг): | 5300/⚹6500 |
Возможен заказ дополнительных опций
Модели могут удовлетворить широкий круг пользователей: от новичков в цеховом производстве до групповых корпораций с опытными техническими специалистами.

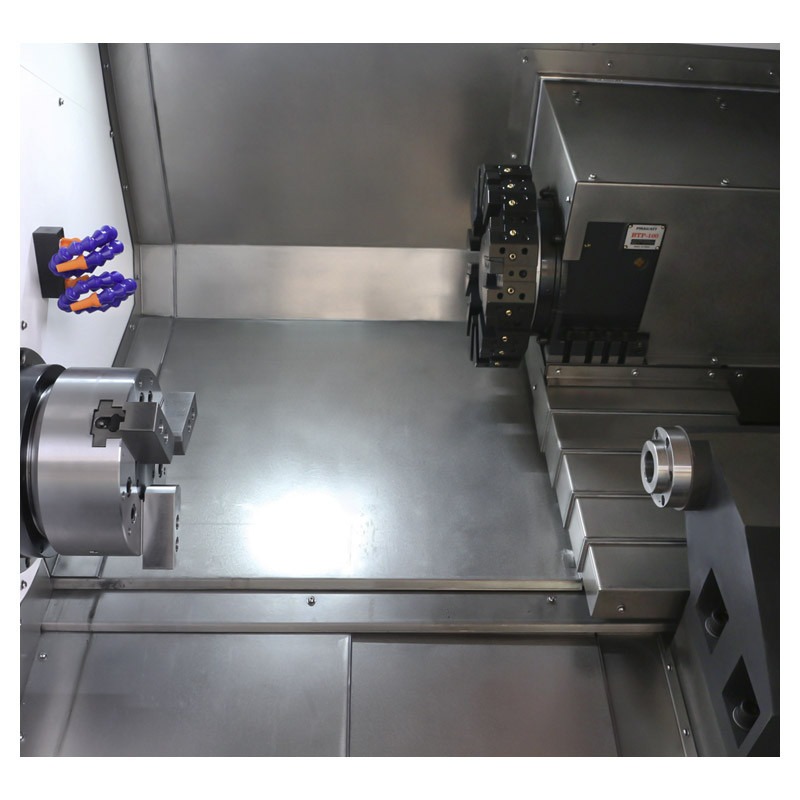

Применение усовершенствованного литья Meehanite в основном корпусе машины с разумной конструкцией и оптимизированной компоновкой обеспечивает точность и надежность машины в течение длительного срока службы.
Оси X, Z и E оснащены прецизионными линейными направляющими с большим пролетом, прочной конструкцией и жесткой станиной станка для обеспечения высокой точности в долгосрочной перспективе.
Высокоскоростной шпиндель повышенной жесткости и встроенный электрический контршпиндель обеспечивают высокую точность, большую нагрузку и высокую скорость обработки.
12-позиционная двухпозиционная револьверная головка с двунаправленным позиционированием для быстрой смены инструмента и точного позиционирования.
Прецизионные шарико-винтовые передачи с технологией предварительного натяга на обеих осях минимизируют термическую деформацию, максимально повышают точность передачи.
Применяется в автоматическом производстве автозапчастей, приборов, электротехнических изделий, механических изделий и т. д.
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Размер патрона, ("): | 10 |
| Мощность мотора привода, (кВт): | 15/⚹18,5 |
| Общая мощность, (кВт): | 20 |
| Ёмкость автосменщика инструментов: | 8/⚹12 |
| Быстрое перемещение по оси X, (м/мин): | 15 |
| Быстрое перемещение по оси Z, (м/мин): | 20 |
| Высота центра, (мм): | 100/⚹125 |
| Проходное отверстие шпинделя, (мм): | 86/⚹75 |
| Конус пиноли задней бабки: | MT5 |
| Макс. длина обработки, (мм): | 750, ⚹1000 |
| Макс. диаметр обработки над станиной, (мм): | 520/⚹620 |
| Макс. диаметр обработки над суппортом, (мм): | 280/⚹380 |
| Макс. диаметр сквозного отверстия, (мм): | 75⚹ 65 |
| Наклон станины, (°): | 35 |
| Размер хвостовика инструмента, (мм): | 25×25 |
| Скорость шпинделя, (об/мин): | 3000/⚹Коробка передач/⚹3200/⚹Коробка передач |
| Тип задней бабки: | Гидравлический/⚹HPT/⚹SST |
| Тип направляющей: | Линейное перемещение |
| Ход втулки (пиноли) задней бабки, (мм): | 150 |
| Ход задней бабки, (мм): | 100-750/⚹1000 |
| Ход по оси X/Z, (мм): | 280/750/⚹1000 |
| Габариты,(мм): | 3350/⚹3700×1950×2350 |
| Вес, (кг): | 5300/⚹6500 |
* отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
