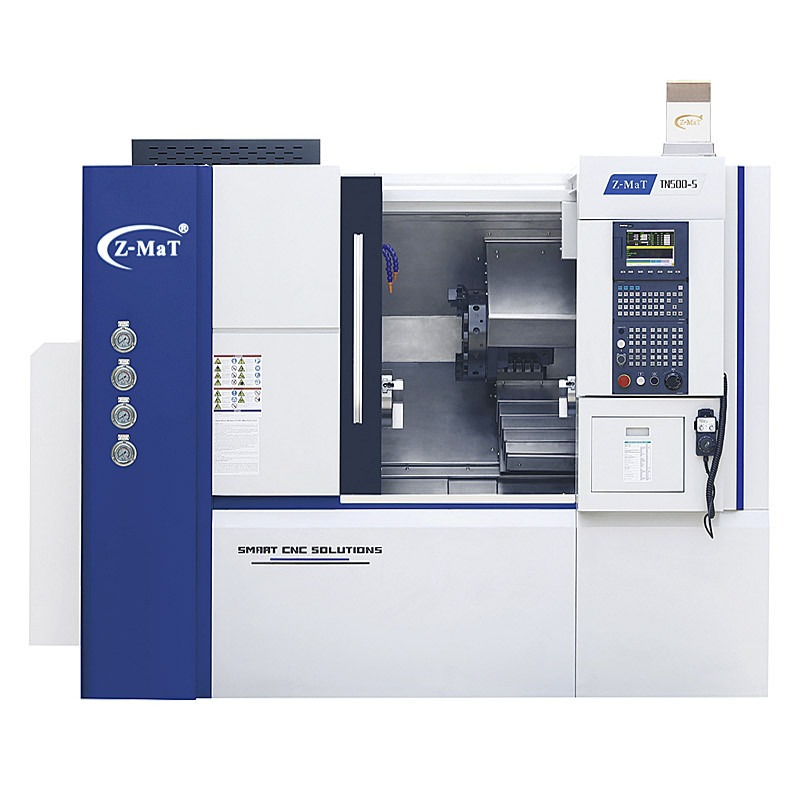

Токарный центр с функцией фрезерования Handle Maximum TN500-S

Токарный центр с функцией фрезерования Handle Maximum TN500-S
Токарный центр с функцией фрезерования Handle Maximum TN500-S

Спеццена на базовую комплектацию

9 075 398 ₽

SKU: TN500-S Категория:
  • 2-х шпиндельный центр
  • Скорость вращения шпинделя: 4000 об/мин
  • Диаметр патрона: 8″
  • Главный серводвигатель: 22/30 кВт

Детали

Производитель:

Z-MaT
Страна происхождения:

Китай
Размер патрона, ("):

8
Мощность мотора привода, (кВт):

11/15
Ёмкость автосменщика инструментов:

12
Диаметр патрона контр-шпинделя, ("):

6
Тип патрона/цанги:

Гидравлический патрон
Быстрое перемещение по оси X, (м/мин):

20
Быстрое перемещение по оси Z, (м/мин):

20
Глубина прохода контр-шпинделя, (мм):

120
Проходное отверстие шпинделя, (мм):

66
Проходное отверстие контр-шпинделя, (мм):

55
Макс. длина обработки, (мм):

650
Макс. диаметр обработки над станиной, (мм):

600
Макс. диаметр обработки над суппортом, (мм):

360
Макс. диаметр сквозного отверстия, (мм):

52
Макс. диаметр сквозного отверстия контр-шпинделя, (мм):

46
Макс. скорость обработки под нагрузкой, (об/мин):

4000/⚹6000
Макс. скорость шпинделя, (об/мин):

4000
Макс. скорость шпинделя/контр-шпинделя, (об/мин):

5000
Макс. токарный диаметр, (мм):

320
Наклон станины, (°):

35
Размер державки инструмента, (мм):

25×25
Размер хвостовика инструмента, (мм):

40
Тип направляющей:

Линейное перемещение
Тип револьверной головки:

BMT55
Ход по оси X, (мм):

250
Ход по оси Z/B, (мм):

620
Габариты,(мм):

3020×1950×2200
Вес, (кг):

5800

Возможен заказ дополнительных опций

    Стандартные линейные направляющие с цилиндрическими роликами для тяжелых условий эксплуатации, предварительно нагруженный высококачественный шарико-винтовой привод, подшипники NSK, шпиндель DDS, централизованная система смазки, DT500E-S/TN500- S/STL8-S имеют модульную конструкцию и производятся с использованием только лучших деталей и материалов для легкой обработки максимальных нагрузок.

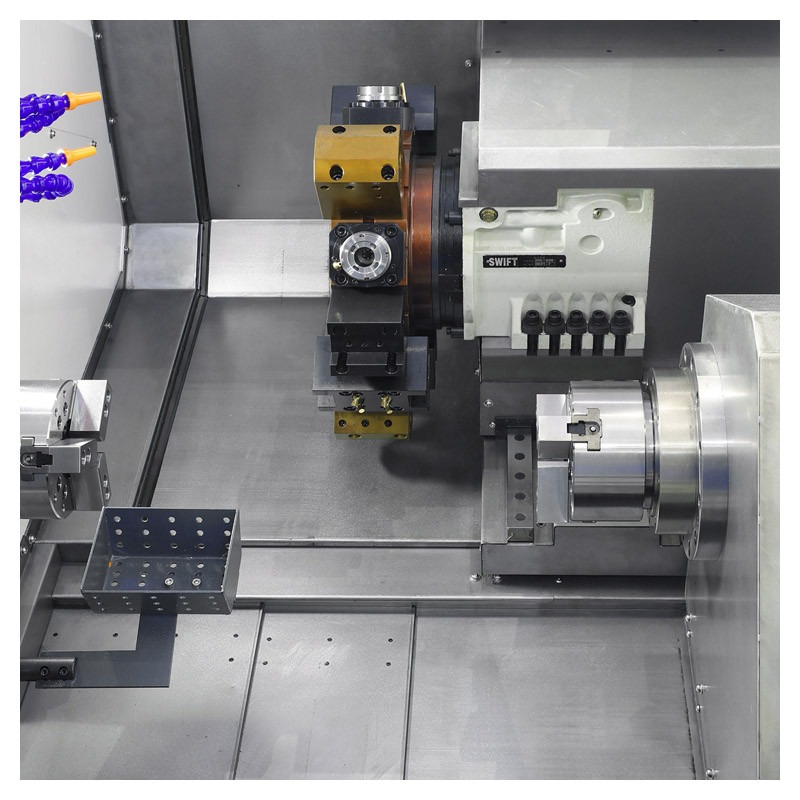

    Двойные шпиндели обеспечивают возможность обработки от сырья до готовых деталей за одну установку. Вместе с автоматической системой загрузки, портальной рукой или промышленным роботом, эта серия станков способна реализовать комплексную автоматизацию одного станка с высокой надежностью и суперэффективностью.

    Детали

    Производитель:

    Z-MaT
    Страна происхождения:

    Китай
    Размер патрона, ("):

    8
    Мощность мотора привода, (кВт):

    11/15
    Ёмкость автосменщика инструментов:

    12
    Диаметр патрона контр-шпинделя, ("):

    6
    Тип патрона/цанги:

    Гидравлический патрон
    Быстрое перемещение по оси X, (м/мин):

    20
    Быстрое перемещение по оси Z, (м/мин):

    20
    Глубина прохода контр-шпинделя, (мм):

    120
    Проходное отверстие шпинделя, (мм):

    66
    Проходное отверстие контр-шпинделя, (мм):

    55
    Макс. длина обработки, (мм):

    650
    Макс. диаметр обработки над станиной, (мм):

    600
    Макс. диаметр обработки над суппортом, (мм):

    360
    Макс. диаметр сквозного отверстия, (мм):

    52
    Макс. диаметр сквозного отверстия контр-шпинделя, (мм):

    46
    Макс. скорость обработки под нагрузкой, (об/мин):

    4000/⚹6000
    Макс. скорость шпинделя, (об/мин):

    4000
    Макс. скорость шпинделя/контр-шпинделя, (об/мин):

    5000
    Макс. токарный диаметр, (мм):

    320
    Наклон станины, (°):

    35
    Размер державки инструмента, (мм):

    25×25
    Размер хвостовика инструмента, (мм):

    40
    Тип направляющей:

    Линейное перемещение
    Тип револьверной головки:

    BMT55
    Ход по оси X, (мм):

    250
    Ход по оси Z/B, (мм):

    620
    Габариты,(мм):

    3020×1950×2200
    Вес, (кг):

    5800

    * отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
