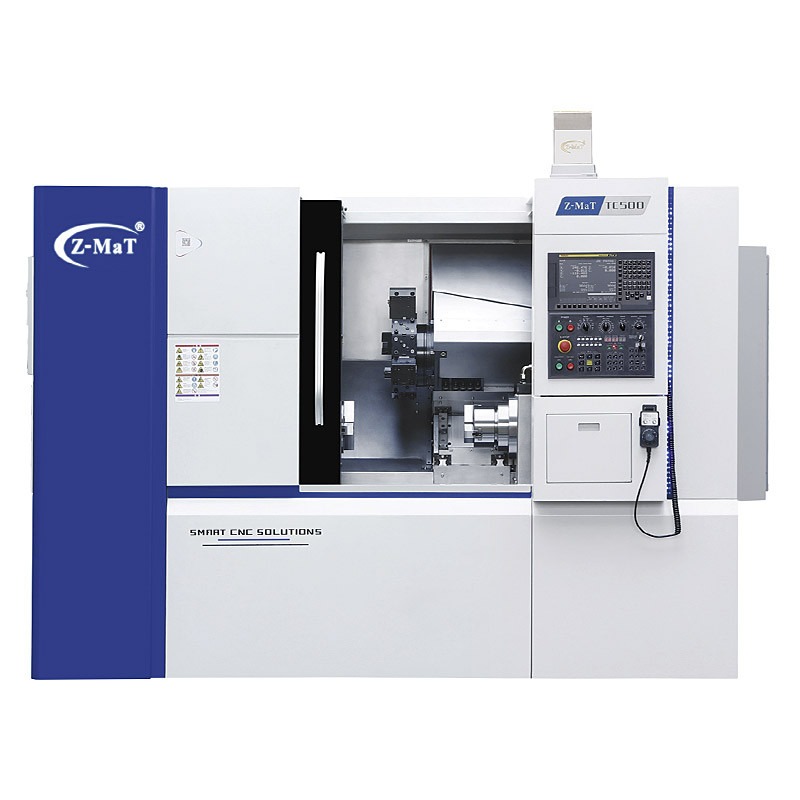

Токарный центр с двумя шпинделями и функцией фрезерования TC500

Токарный центр с двумя шпинделями и функцией фрезерования TC500
Токарный центр с двумя шпинделями и функцией фрезерования TC500

Спеццена на базовую комплектацию

Цена требует уточнения

SKU: TC500 Категория:
  • Усовершенствованный
  • двухшпиндельный токарный центр с 45-градусной поперечной осью Y
  • Скорость вращения шпинделя: 4000 об/мин
  • Макс. диаметр: 320 мм
  • Главный серводвигатель: 22/30 кВт

Детали

Производитель:

Z-MaT
Страна происхождения:

Китай
Размер патрона, ("):

8
Мощность мотора привода, (кВт):

3,7/5,5
Ёмкость автосменщика инструментов:

12
Диаметр патрона контр-шпинделя, ("):

6
Тип патрона/цанги:

Гидравлический патрон
Быстрое перемещение по оси X/Z1/Z2/Y, (м/мин):

18/30/30/10
Проходное отверстие шпинделя, (мм):

66
Проходное отверстие контр-шпинделя, (мм):

55
Конус пиноли задней бабки:

MT5
Макс. длина обработки, (мм):

400
Макс. диаметр обработки над станиной, (мм):

460
Макс. диаметр обработки над суппортом, (мм):

400
Макс. диаметр сквозного отверстия, (мм):

52
Макс. диаметр сквозного отверстия контр-шпинделя, (мм):

46
Макс. скорость обработки под нагрузкой, (об/мин):

5000
Макс. скорость подачи резца, (мм/мин):

10000
Макс. скорость шпинделя, (об/мин):

4000
Макс. скорость шпинделя/контр-шпинделя, (об/мин):

5000
Макс. токарный диаметр, (мм):

320
Осевой шариковый винт X/Z1/Z2/Y, (мм):

32×P08/32×P10/32×P10/32×P06
Размер державки инструмента, (мм):

25×25
Размер хвостовика инструмента, (мм):

40
Тип задней бабки:

Servo programmable
Тип револьверной головки:

BMT55
Ход задней бабки, (мм):

80-400
Ход по оси B, (мм):Ход по оси B, (мм):

400
Ход по оси X, (мм):

180
Ход по оси Y, (мм):

100 (±50)
Ход по оси Z, (мм):

400
Габариты,(мм):

2980×1910×2130
Вес, (кг):

5400

Возможен заказ дополнительных опций

    В модели TC500 используется усовершенствованная конструкция оси Y с углом наклона 45 градусов, которая обеспечивает основополагающие характеристики жесткости и компактности.

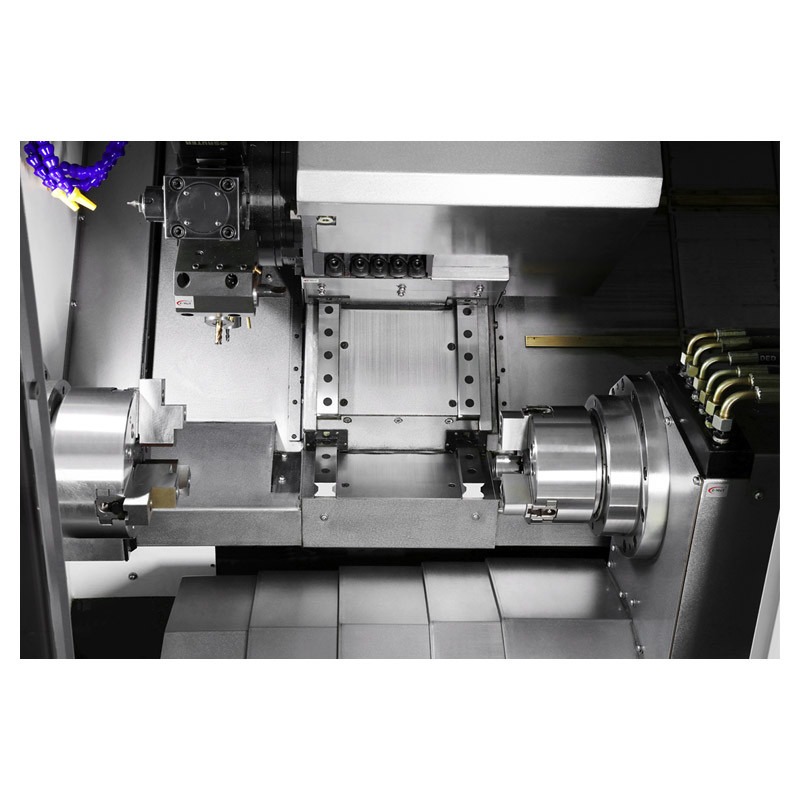

    TC500 предлагает стандартный размер патрона 8 дюймов для шпинделя 1 и 6 дюймов для шпинделя Спецификация контршпинделя обеспечивает непрерывную обработку обеих поверхностей.

    Сочетание приводных вращающихся инструментов и функции оси Y обеспечивает комплексную обработку — от токарной обработки до вторичной/обратной обработки, а также многоосевой интерполяционной обработки, что позволяет интегрировать процессы.

    Модель обеспечивает 2-осевую токарную обработку и фрезерование по оси Y с различными вариантами шпинделя и револьверной головки. Клиенты могут выбрать «единственный в своем роде станок», который гибко соответствует их собственным потребностям.

    Детали

    Производитель:

    Z-MaT
    Страна происхождения:

    Китай
    Размер патрона, ("):

    8
    Мощность мотора привода, (кВт):

    3,7/5,5
    Ёмкость автосменщика инструментов:

    12
    Диаметр патрона контр-шпинделя, ("):

    6
    Тип патрона/цанги:

    Гидравлический патрон
    Быстрое перемещение по оси X/Z1/Z2/Y, (м/мин):

    18/30/30/10
    Проходное отверстие шпинделя, (мм):

    66
    Проходное отверстие контр-шпинделя, (мм):

    55
    Конус пиноли задней бабки:

    MT5
    Макс. длина обработки, (мм):

    400
    Макс. диаметр обработки над станиной, (мм):

    460
    Макс. диаметр обработки над суппортом, (мм):

    400
    Макс. диаметр сквозного отверстия, (мм):

    52
    Макс. диаметр сквозного отверстия контр-шпинделя, (мм):

    46
    Макс. скорость обработки под нагрузкой, (об/мин):

    5000
    Макс. скорость подачи резца, (мм/мин):

    10000
    Макс. скорость шпинделя, (об/мин):

    4000
    Макс. скорость шпинделя/контр-шпинделя, (об/мин):

    5000
    Макс. токарный диаметр, (мм):

    320
    Осевой шариковый винт X/Z1/Z2/Y, (мм):

    32×P08/32×P10/32×P10/32×P06
    Размер державки инструмента, (мм):

    25×25
    Размер хвостовика инструмента, (мм):

    40
    Тип задней бабки:

    Servo programmable
    Тип револьверной головки:

    BMT55
    Ход задней бабки, (мм):

    80-400
    Ход по оси B, (мм):Ход по оси B, (мм):

    400
    Ход по оси X, (мм):

    180
    Ход по оси Y, (мм):

    100 (±50)
    Ход по оси Z, (мм):

    400
    Габариты,(мм):

    2980×1910×2130
    Вес, (кг):

    5400

    * отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
