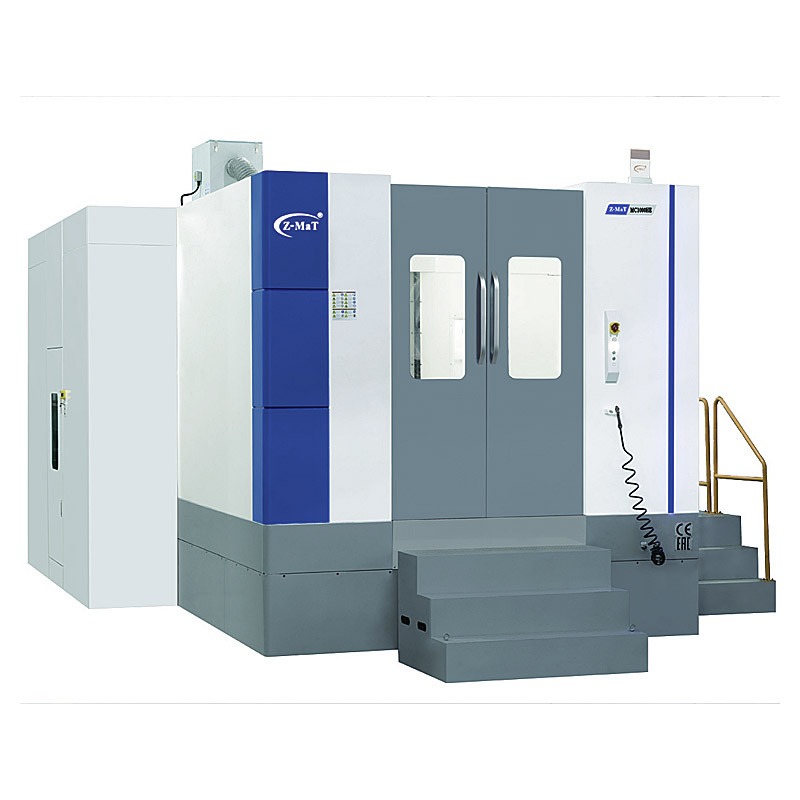

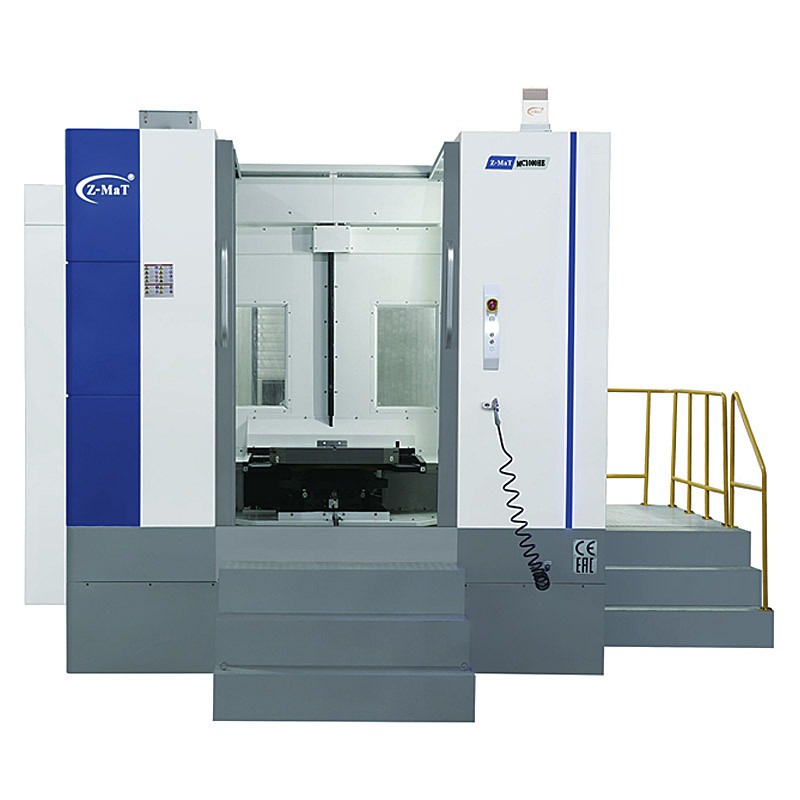

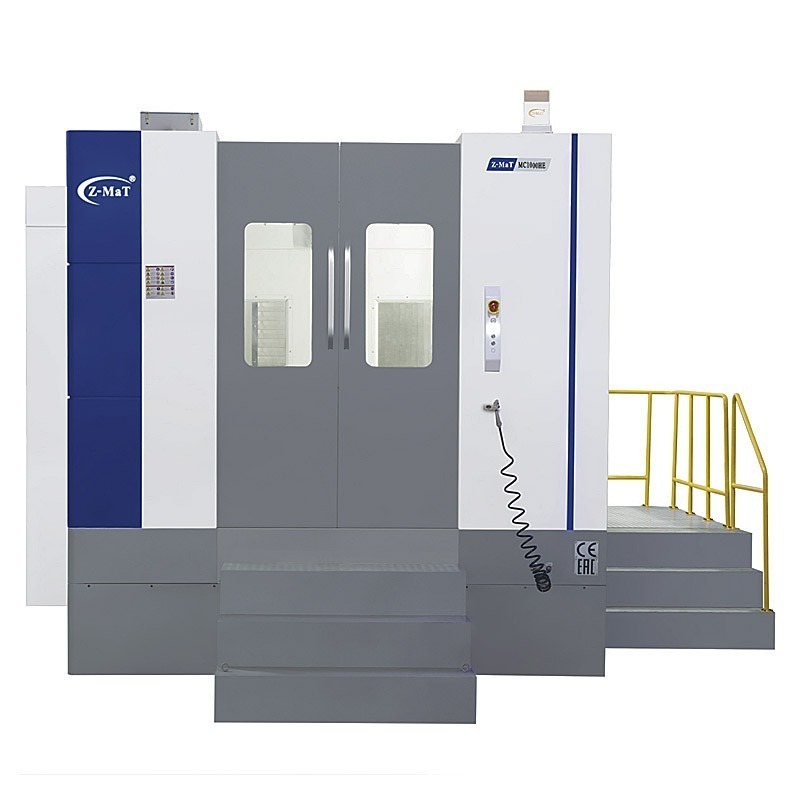

Горизонтальный фрезерный центр MC1000HE

Вертикальная T-образная конструкция — колонна подвижна по оси X, а рабочий стол перемещается по оси Z, эта конструкция соответствует концепции конструкции сверхточных расточных станков. Рабочий стол переносит заготовку к неподвижному шпинделю во время обработки, что обеспечивает максимальную жесткость и точность шпинделя.

Анализ методом конечных элементов (FEM) обеспечивает оптимальную конструкцию машины и оптимальные преимущества структуры, обеспечивая при этом наилучшую жесткость машины. Стандартное литье Meehanite с двойной обработкой старением для долгосрочной надежности.

Шпиндельный узел большого размера BT50-190 обеспечивает широкий диапазон производительности обработки: от низкоскоростной до тяжелой.

резки до высокоскоростной прецизионной резки.

Крупногабаритные линейные направляющие роликового типа для тяжелых условий эксплуатации, применяемые на всех трех осях, обеспечивают жесткую опору, плавное скольжение, стабильную точность, а также простоту обслуживания.

Ось B индексного рабочего стола с сервоприводом и гидравлическая блокировка гарантируют высокую скорость индексации и высокую жесткость резания.

Рабочий стол индексации использует криволинейное соединение для высокоточной индексации.

Кронштейны шарико-винтовых передач на обоих концах шарико-винтовых передач осей XYZ предварительно нагружены для высокоточного привода и позиционирования.

Ступенчатая конструкция основания и колонны серии MC-H, в которой две линейные направляющие оси X находятся в разных горизонтальных плоскостях, повышает жесткость и устойчивость узла колонны шпиндельной головки.
