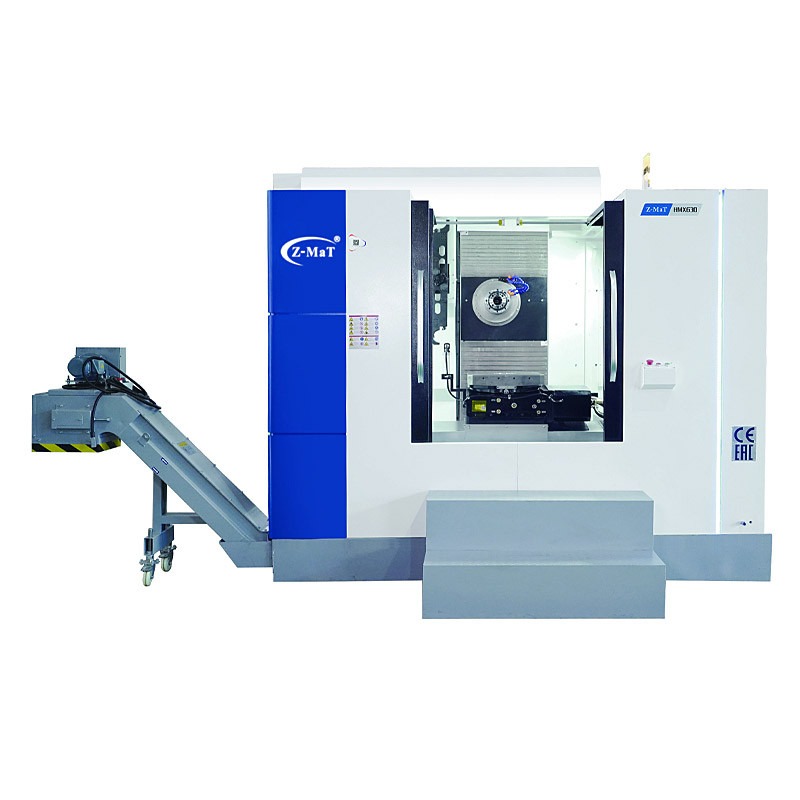

Горизонтальный фрезерный центр HMX630
Спеццена на базовую комплектацию
12 950 955 ₽
- Горизонтальный обрабатывающий центр
- Скорость вращения шпинделя: 6000 об/мин
- Ёмкость АТС 30
- Главный серводвигатель: 15 кВт
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Мощность мотора привода, (кВт): | 16 |
| Общая мощность, (кВт): | 45 |
| Ёмкость автосменщика инструментов: | 24/⚹30 |
| Быстрое перемещение по оси X, (м/мин): | 48 |
| Быстрое перемещение по оси Y, (м/мин): | 48 |
| Быстрое перемещение по оси Z, (м/мин): | 48 |
| Грузоподъемность поворотного стола, (кг): | 400 |
| Давление воздуха, (МПа): | 0,6-0,8 |
| Диапазон вращения оси A/B, (°): | B:±115 |
| Диапазон вращения по оси C, (°): | 360 |
| Конус шпинделя: | HSK E50 |
| Крутящий момент двигателя по оси A/B, (Нм): | B:1200/2000 |
| Крутящий момент двигателя по оси C, (Нм): | 410/780 |
| Крутящий момент двигателя шпинделя S1/S2, (Нм): | 28/34 |
| Макс. вес инструмента, (кг): | 3 |
| Макс. диаметр инструмента, (мм): | 50/100 |
| Макс. длина инструмента, (мм): | 250 |
| Макс. скорость шпинделя, (об/мин): | 20000 |
| Размер стола, (мм): | 400 |
| Расстояние от торца шпинделя до стола, (мм): | 120-570 |
| Скорость вращения осей A/B/C, (об/мин): | B/C:100/100 |
| Структура: | Портального типа |
| Тип: | Тип диска |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 8-14×45 |
| Точность повторяемости A/B/C, (сек): | B/C:±4/±4 |
| Точность повторяемости по осям X/Y/Z, (мм): | 0,004/0,004/0,004 |
| Точность позиционирования A/B/C, (сек): | B/C:±6/±6 |
| Точность позиционирования по осям X/Y/Z, (мм): | 0,006/0,006/0,006 |
| Ход по оси X, (мм): | 700 |
| Ход по оси Y, (мм): | 500 |
| Ход по оси Z, (мм): | 450 |
| Габариты,(мм): | 2490×2145×2370 |
| Вес, (кг): | 6200 |
Возможен заказ дополнительных опций
Вертикальная T-образная конструкция — колонна подвижна по оси X, а рабочий стол перемещается по оси Z, эта конструкция соответствует концепции конструкции сверхточных расточных станков. Рабочий стол переносит заготовку к неподвижному шпинделю во время обработки, что обеспечивает максимальную жесткость и точность шпинделя.
Полная защита, удобство использования и простота обслуживания.
Система смазки с прямым вытеснением.
Транспортер стружки, стружка транспортируется с двух сторон и собирается сзади.
Шпиндель BT50-190 с системой охлаждения масла.
Функция защиты шпинделя воздушной завесой.
Анализ методом конечных элементов (FEM) обеспечивает оптимальную конструкцию машины и преимущества структуры, гарантируя при этом наилучшую жесткость машины. Стандартное литье Meehanite с двойной обработкой старением для долговременной надежности.
Крупногабаритные линейные направляющие роликового типа для тяжелых условий эксплуатации, применяемые на всех трех осях, обеспечивают жесткую опору, плавное скольжение, стабильную точность, а также простоту обслуживания.
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Мощность мотора привода, (кВт): | 16 |
| Общая мощность, (кВт): | 45 |
| Ёмкость автосменщика инструментов: | 24/⚹30 |
| Быстрое перемещение по оси X, (м/мин): | 48 |
| Быстрое перемещение по оси Y, (м/мин): | 48 |
| Быстрое перемещение по оси Z, (м/мин): | 48 |
| Грузоподъемность поворотного стола, (кг): | 400 |
| Давление воздуха, (МПа): | 0,6-0,8 |
| Диапазон вращения оси A/B, (°): | B:±115 |
| Диапазон вращения по оси C, (°): | 360 |
| Конус шпинделя: | HSK E50 |
| Крутящий момент двигателя по оси A/B, (Нм): | B:1200/2000 |
| Крутящий момент двигателя по оси C, (Нм): | 410/780 |
| Крутящий момент двигателя шпинделя S1/S2, (Нм): | 28/34 |
| Макс. вес инструмента, (кг): | 3 |
| Макс. диаметр инструмента, (мм): | 50/100 |
| Макс. длина инструмента, (мм): | 250 |
| Макс. скорость шпинделя, (об/мин): | 20000 |
| Размер стола, (мм): | 400 |
| Расстояние от торца шпинделя до стола, (мм): | 120-570 |
| Скорость вращения осей A/B/C, (об/мин): | B/C:100/100 |
| Структура: | Портального типа |
| Тип: | Тип диска |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 8-14×45 |
| Точность повторяемости A/B/C, (сек): | B/C:±4/±4 |
| Точность повторяемости по осям X/Y/Z, (мм): | 0,004/0,004/0,004 |
| Точность позиционирования A/B/C, (сек): | B/C:±6/±6 |
| Точность позиционирования по осям X/Y/Z, (мм): | 0,006/0,006/0,006 |
| Ход по оси X, (мм): | 700 |
| Ход по оси Y, (мм): | 500 |
| Ход по оси Z, (мм): | 450 |
| Габариты,(мм): | 2490×2145×2370 |
| Вес, (кг): | 6200 |
* отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
Мы поставляем оборудование только юридическим лицам на основе заключенного договора поставки.
Чтобы приобрести выбранное Вами оборудование, необходимо оформить заявку на сайте или напрямую у менеджера нашей компании с уточнением комплектации и перечня опций.
