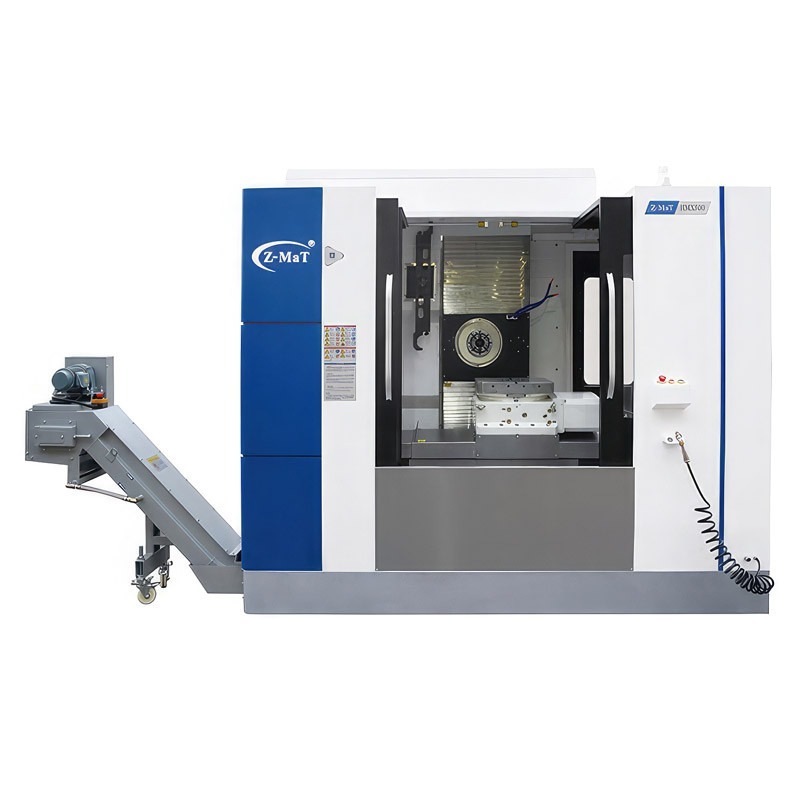

Горизонтальный фрезерный центр HMX500
Спеццена на базовую комплектацию
11 823 323 ₽
- Горизонтальный обрабатывающий центр
- Скорость вращения шпинделя: 8000/6000 об/мин
- Ёмкость АТС 30
- Главный серводвигатель: 15/18,5 кВт
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Мощность мотора привода, (кВт): | 3,7/5,5/11 |
| Общая мощность, (кВт): | 20 |
| Ёмкость автосменщика инструментов: | 21 |
| Быстрое перемещение по оси X, (м/мин): | 48 |
| Быстрое перемещение по оси Y, (м/мин): | 48 |
| Быстрое перемещение по оси Z, (м/мин): | 48 |
| Грузоподъемность поворотного стола, (кг): | 80 |
| Давление воздуха, (МПа): | 0,6-0,8 |
| Диапазон вращения оси A/B, (°): | A:±115 |
| Диапазон вращения по оси C, (°): | 360 |
| Конус шпинделя: | BT30 |
| Крутящий момент двигателя по оси A/B, (Нм): | A:280/634 |
| Крутящий момент двигателя по оси C, (Нм): | 172/300 |
| Крутящий момент двигателя шпинделя S1/S2, (Нм): | 11826 |
| Макс. вес инструмента, (кг): | 3 |
| Макс. диаметр инструмента, (мм): | 60/100 |
| Макс. длина инструмента, (мм): | 200 |
| Макс. скорость шпинделя, (об/мин): | 24000/⚹20000/⚹12000 |
| Размер стола, (мм): | 320 |
| Расстояние от торца шпинделя до стола, (мм): | 100-500 |
| Скорость вращения осей A/B/C, (об/мин): | A/C:100/130 |
| Структура: | Поперечное скольжение |
| Тип: | Тип захвата |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 8-14×45 |
| Точность повторяемости A/B/C, (сек): | A/C:±4/±4 |
| Точность повторяемости по осям X/Y/Z, (мм): | 0,004/0,004/0,004 |
| Точность позиционирования A/B/C, (сек): | A/C:±6/±6 |
| Точность позиционирования по осям X/Y/Z, (мм): | 0,006/0,006/0,006 |
| Ход по оси X, (мм): | 500 |
| Ход по оси Y, (мм): | 500 |
| Ход по оси Z, (мм): | 400 |
| Габариты,(мм): | 1800×2700×2510 |
| Вес, (кг): | 4300 |
Возможен заказ дополнительных опций

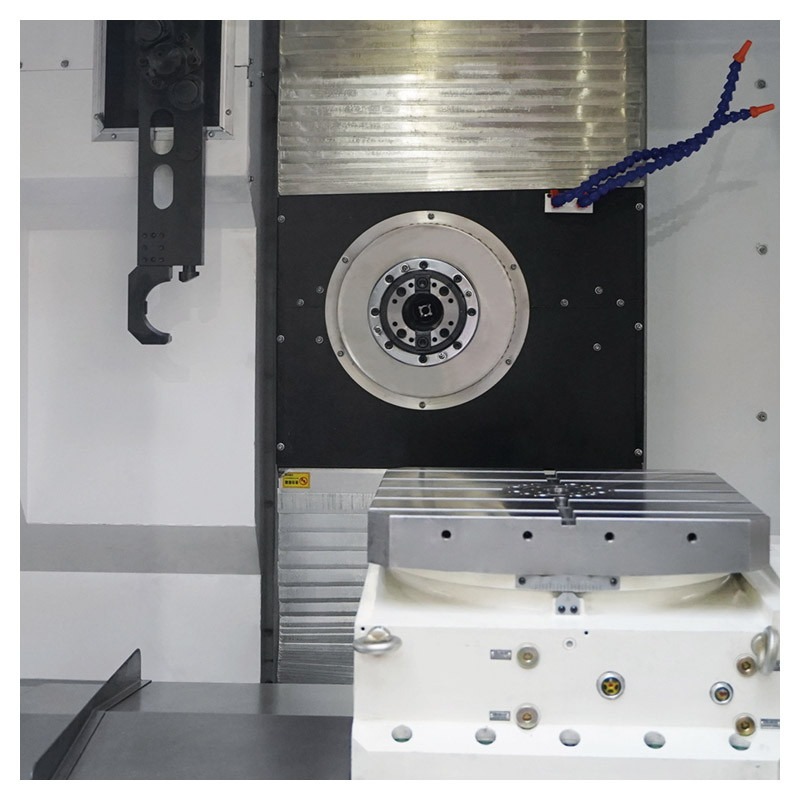

Вертикальная T-образная конструкция — колонна подвижна по оси X, а рабочий стол перемещается по оси Z, эта конструкция соответствует концепции конструкции сверхточных расточных станков. Рабочий стол переносит заготовку к неподвижному шпинделю во время обработки, что обеспечивает максимальную жесткость и точность шпинделя.
Полная защита, удобство использования и простота обслуживания.
Система смазки с прямым вытеснением.
Транспортер стружки, стружка транспортируется с двух сторон и собирается сзади.
Шпиндель BT50-190 с системой охлаждения масла.
Функция защиты шпинделя воздушной завесой.
Анализ методом конечных элементов (FEM) обеспечивает оптимальную конструкцию машины и преимущества структуры, гарантируя при этом наилучшую жесткость машины. Стандартное литье Meehanite с двойной обработкой старением для долговременной надежности.
Крупногабаритные линейные направляющие роликового типа для тяжелых условий эксплуатации, применяемые на всех трех осях, обеспечивают жесткую опору, плавное скольжение, стабильную точность, а также простоту обслуживания.
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Мощность мотора привода, (кВт): | 3,7/5,5/11 |
| Общая мощность, (кВт): | 20 |
| Ёмкость автосменщика инструментов: | 21 |
| Быстрое перемещение по оси X, (м/мин): | 48 |
| Быстрое перемещение по оси Y, (м/мин): | 48 |
| Быстрое перемещение по оси Z, (м/мин): | 48 |
| Грузоподъемность поворотного стола, (кг): | 80 |
| Давление воздуха, (МПа): | 0,6-0,8 |
| Диапазон вращения оси A/B, (°): | A:±115 |
| Диапазон вращения по оси C, (°): | 360 |
| Конус шпинделя: | BT30 |
| Крутящий момент двигателя по оси A/B, (Нм): | A:280/634 |
| Крутящий момент двигателя по оси C, (Нм): | 172/300 |
| Крутящий момент двигателя шпинделя S1/S2, (Нм): | 11826 |
| Макс. вес инструмента, (кг): | 3 |
| Макс. диаметр инструмента, (мм): | 60/100 |
| Макс. длина инструмента, (мм): | 200 |
| Макс. скорость шпинделя, (об/мин): | 24000/⚹20000/⚹12000 |
| Размер стола, (мм): | 320 |
| Расстояние от торца шпинделя до стола, (мм): | 100-500 |
| Скорость вращения осей A/B/C, (об/мин): | A/C:100/130 |
| Структура: | Поперечное скольжение |
| Тип: | Тип захвата |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 8-14×45 |
| Точность повторяемости A/B/C, (сек): | A/C:±4/±4 |
| Точность повторяемости по осям X/Y/Z, (мм): | 0,004/0,004/0,004 |
| Точность позиционирования A/B/C, (сек): | A/C:±6/±6 |
| Точность позиционирования по осям X/Y/Z, (мм): | 0,006/0,006/0,006 |
| Ход по оси X, (мм): | 500 |
| Ход по оси Y, (мм): | 500 |
| Ход по оси Z, (мм): | 400 |
| Габариты,(мм): | 1800×2700×2510 |
| Вес, (кг): | 4300 |
* отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
