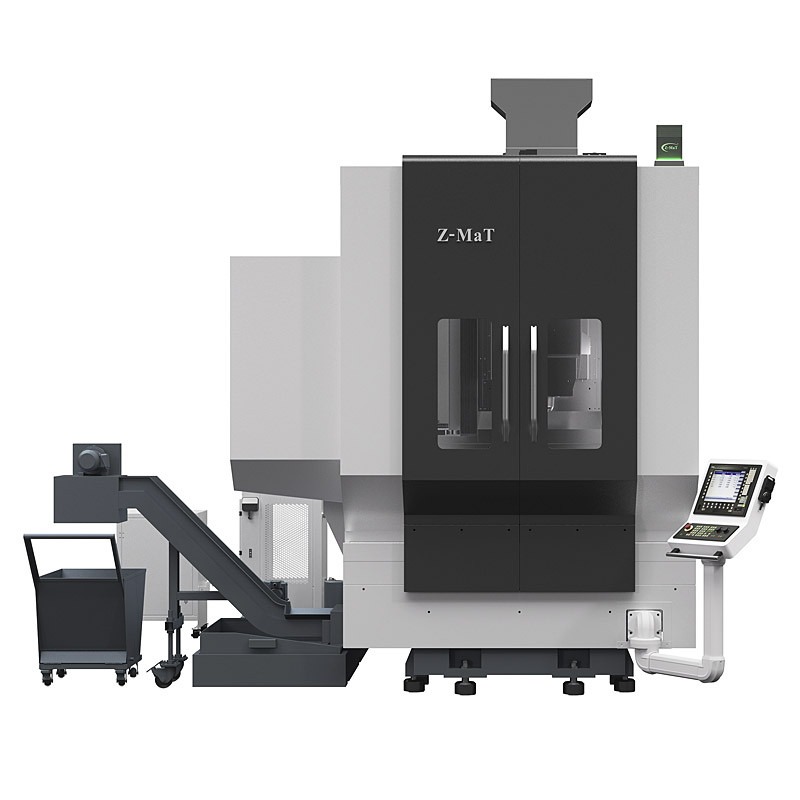

5-ти осевой фрезерный центр UB500

5-ти осевой фрезерный центр UB500

Спеццена на базовую комплектацию

23 987 350 ₽

SKU: UB500 Категория:

Детали

Производитель:

Z-MaT
Страна происхождения:

Китай
Мощность мотора привода, (кВт):

30
Общая мощность, (кВт):

60
Ёмкость автосменщика инструментов:

30/⚹40/⚹60/⚹90
Быстрое перемещение по оси X, (м/мин):

48
Быстрое перемещение по оси Y, (м/мин):

48
Быстрое перемещение по оси Z, (м/мин):

48
Грузоподъемность поворотного стола, (кг):

500
Давление воздуха, (МПа):

0,6-0,8
Диапазон вращения оси A/B, (°):

B:±115
Диапазон вращения по оси C, (°):

360
Конус шпинделя:

HSK A63
Крутящий момент двигателя по оси A/B, (Нм):

B:1200/2000
Крутящий момент двигателя по оси C, (Нм):

560/780
Крутящий момент двигателя шпинделя S1/S2, (Нм):

72/85
Макс. вес инструмента, (кг):

8
Макс. диаметр инструмента, (мм):

75/120
Макс. длина инструмента, (мм):

300
Макс. скорость шпинделя, (об/мин):

18000
Размер стола, (мм):

500
Расстояние от торца шпинделя до стола, (мм):

120-620
Скорость вращения осей A/B/C, (об/мин):

B/C:50/80
Тип:

Тип диска/Тип цепи
Т-образные пазы (ширина × кол-во × шаг), (мм):

8-14×45
Точность повторяемости A/B/C, (сек):

B/C:±4/±4
Точность повторяемости по осям X/Y/Z, (мм):

0,004/0,004/0,004
Точность позиционирования A/B/C, (сек):

B/C:±8/±8
Точность позиционирования по осям X/Y/Z, (мм):

0,006/0,006/0,006
Ход по оси X, (мм):

700
Ход по оси Y, (мм):

500
Ход по оси Z, (мм):

500
Габариты,(мм):

2630×3820×3395
Вес, (кг):

10000

Возможен заказ дополнительных опций

    ‘

    5-ти осевой обрабатывающий центр UB500 имеет строгальную конструкцию. Перемещение по оси Z осуществляется путем перемещения ползуна вперед/назад. Колонна неподвижна, но ползун перемещается горизонтально или вертикально для позиционирования шпинделя.

    Детали

    Производитель:

    Z-MaT
    Страна происхождения:

    Китай
    Мощность мотора привода, (кВт):

    30
    Общая мощность, (кВт):

    60
    Ёмкость автосменщика инструментов:

    30/⚹40/⚹60/⚹90
    Быстрое перемещение по оси X, (м/мин):

    48
    Быстрое перемещение по оси Y, (м/мин):

    48
    Быстрое перемещение по оси Z, (м/мин):

    48
    Грузоподъемность поворотного стола, (кг):

    500
    Давление воздуха, (МПа):

    0,6-0,8
    Диапазон вращения оси A/B, (°):

    B:±115
    Диапазон вращения по оси C, (°):

    360
    Конус шпинделя:

    HSK A63
    Крутящий момент двигателя по оси A/B, (Нм):

    B:1200/2000
    Крутящий момент двигателя по оси C, (Нм):

    560/780
    Крутящий момент двигателя шпинделя S1/S2, (Нм):

    72/85
    Макс. вес инструмента, (кг):

    8
    Макс. диаметр инструмента, (мм):

    75/120
    Макс. длина инструмента, (мм):

    300
    Макс. скорость шпинделя, (об/мин):

    18000
    Размер стола, (мм):

    500
    Расстояние от торца шпинделя до стола, (мм):

    120-620
    Скорость вращения осей A/B/C, (об/мин):

    B/C:50/80
    Тип:

    Тип диска/Тип цепи
    Т-образные пазы (ширина × кол-во × шаг), (мм):

    8-14×45
    Точность повторяемости A/B/C, (сек):

    B/C:±4/±4
    Точность повторяемости по осям X/Y/Z, (мм):

    0,004/0,004/0,004
    Точность позиционирования A/B/C, (сек):

    B/C:±8/±8
    Точность позиционирования по осям X/Y/Z, (мм):

    0,006/0,006/0,006
    Ход по оси X, (мм):

    700
    Ход по оси Y, (мм):

    500
    Ход по оси Z, (мм):

    500
    Габариты,(мм):

    2630×3820×3395
    Вес, (кг):

    10000

    * отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
