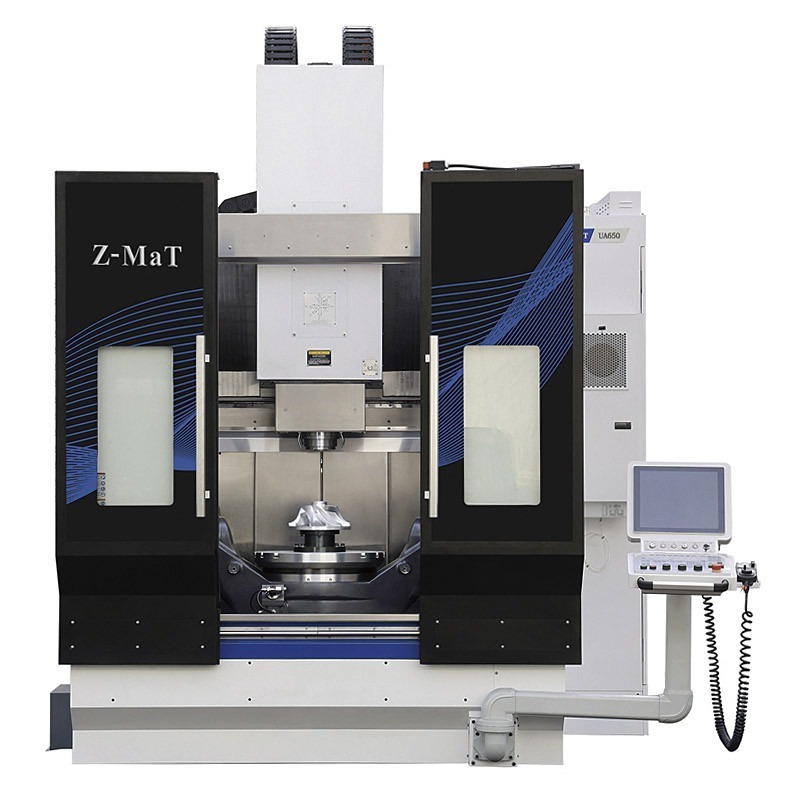

5-ти осевой фрезерный центр UA650
Спеццена на базовую комплектацию
Цена требует уточнения
- Скорость вращения шпинделя: 18000/*36000 об/мин
- Т-образные пазы (количество/наклон): 7-14/80°
- Перемещение по осям (X/Y/Z): 800/800/550 мм
- Количество инструментов: 32
- Макс. диаметр инструмента (рядом полный/пустой слот): 75/120 мм
- Главный серводвигатель: 35 кВт
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Мощность мотора привода, (кВт): | 30 |
| Общая мощность, (кВт): | 68 |
| Ёмкость автосменщика инструментов: | 32/⚹40/⚹60/⚹90 |
| Быстрое перемещение по оси X, (м/мин): | 48 |
| Быстрое перемещение по оси Y, (м/мин): | 48 |
| Быстрое перемещение по оси Z, (м/мин): | 48 |
| Грузоподъемность поворотного стола, (кг): | 850 |
| Давление воздуха, (МПа): | 0,6-0,8 |
| Диапазон вращения оси A/B, (°): | A:±115 |
| Диапазон вращения по оси C, (°): | 360 |
| Конус шпинделя: | HSK A63 |
| Крутящий момент двигателя по оси A/B, (Нм): | A:1290/2400×2 |
| Крутящий момент двигателя по оси C, (Нм): | 600/1100 |
| Крутящий момент двигателя шпинделя S1/S2, (Нм): | 72/85 |
| Макс. вес инструмента, (кг): | 8 |
| Макс. диаметр инструмента, (мм): | 75/120 |
| Макс. длина инструмента, (мм): | 300 |
| Макс. скорость шпинделя, (об/мин): | 18000 |
| Размер стола, (мм): | 630 |
| Расстояние от торца шпинделя до стола, (мм): | 120-670 |
| Скорость вращения осей A/B/C, (об/мин): | A/C:60/100 |
| Структура: | Мостового типа (двойной привод по оси А) |
| Тип: | Тип цепи |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 7-14×80 |
| Точность повторяемости A/B/C, (сек): | A/C:±4/±4 |
| Точность повторяемости по осям X/Y/Z, (мм): | 0,004/0,004/0,004 |
| Точность позиционирования A/B/C, (сек): | A/C:±8/±8 |
| Точность позиционирования по осям X/Y/Z, (мм): | 0,006/0,006/0,006 |
| Ход по оси X, (мм): | 800 |
| Ход по оси Y, (мм): | 800 |
| Ход по оси Z, (мм): | 550 |
| Габариты,(мм): | 2728×3760×3726 |
| Вес, (кг): | 16500 |
Возможен заказ дополнительных опций
Портальная конструкция обеспечивает высокую жесткость и равномерное распределение нагрузки, эффективно гарантируя точность работы станка.
Система управления с обратной связью для осей X, Y, Z, A и C обеспечивает исключительную точность и позволяет выполнять высокоточную обработку.
Вся машина подвергается анализу методом конечных элементов для обеспечения высокой жесткости. Все компоненты тщательно изготовлены для поддержания точности машины в течение длительного периода времени.
Станок оснащен 5-осевой системой ЧПУ SINUMERIK ONE, обеспечивающей надежную работу в различных условиях.
Он оснащен мощным электрическим шпинделем, разработанным для удовлетворения требований как к высокопроизводительной резке, так и к прецизионной обработке.
Усиленная колонная конструкция, прошедшая тщательный анализ методом конечных элементов и оптимизацию, является конструктивно прочной, что обеспечивает жесткость и сохранение точности станка.
Для обеспечения надежной обработки в автоматизированных системах производственная кабина оснащена облицовкой из нержавеющей стали, оптимизированной для удаления стружки, и встроенной системой промывки станины слева, справа, спереди и сзади, что обеспечивает оптимальное удаление стружки.
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Мощность мотора привода, (кВт): | 30 |
| Общая мощность, (кВт): | 68 |
| Ёмкость автосменщика инструментов: | 32/⚹40/⚹60/⚹90 |
| Быстрое перемещение по оси X, (м/мин): | 48 |
| Быстрое перемещение по оси Y, (м/мин): | 48 |
| Быстрое перемещение по оси Z, (м/мин): | 48 |
| Грузоподъемность поворотного стола, (кг): | 850 |
| Давление воздуха, (МПа): | 0,6-0,8 |
| Диапазон вращения оси A/B, (°): | A:±115 |
| Диапазон вращения по оси C, (°): | 360 |
| Конус шпинделя: | HSK A63 |
| Крутящий момент двигателя по оси A/B, (Нм): | A:1290/2400×2 |
| Крутящий момент двигателя по оси C, (Нм): | 600/1100 |
| Крутящий момент двигателя шпинделя S1/S2, (Нм): | 72/85 |
| Макс. вес инструмента, (кг): | 8 |
| Макс. диаметр инструмента, (мм): | 75/120 |
| Макс. длина инструмента, (мм): | 300 |
| Макс. скорость шпинделя, (об/мин): | 18000 |
| Размер стола, (мм): | 630 |
| Расстояние от торца шпинделя до стола, (мм): | 120-670 |
| Скорость вращения осей A/B/C, (об/мин): | A/C:60/100 |
| Структура: | Мостового типа (двойной привод по оси А) |
| Тип: | Тип цепи |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 7-14×80 |
| Точность повторяемости A/B/C, (сек): | A/C:±4/±4 |
| Точность повторяемости по осям X/Y/Z, (мм): | 0,004/0,004/0,004 |
| Точность позиционирования A/B/C, (сек): | A/C:±8/±8 |
| Точность позиционирования по осям X/Y/Z, (мм): | 0,006/0,006/0,006 |
| Ход по оси X, (мм): | 800 |
| Ход по оси Y, (мм): | 800 |
| Ход по оси Z, (мм): | 550 |
| Габариты,(мм): | 2728×3760×3726 |
| Вес, (кг): | 16500 |
* отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
