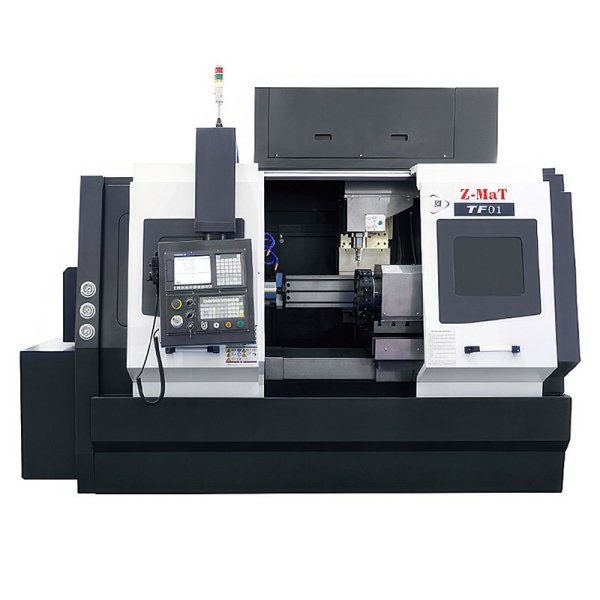

Станок-трансформер TF01
Спеццена на базовую комплектацию
Цена требует уточнения
- Токарный центр с осью Y
- VMC с 4-й осью, интегрированной в одну
- Технологическая серия с двойной тихнологией
- Скорость вращения шпинделя: 8000 об/мин
- Ёмкость АТС 8
- Главный серводвигатель: 7,5/11 кВт
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Размер патрона, ("): | 8 |
| Ёмкость автосменщика инструментов: | 8 |
| Мощность мотора токарного шпинделя, (кВт): | 7,5/11 |
| Мощность мотора фрезерного шпинделя, (кВт): | 3,7/5,5 |
| Быстрое перемещение по оси X, (м/мин): | 20 |
| Быстрое перемещение по оси Y, (м/мин): | 10 |
| Быстрое перемещение по оси Z, (м/мин): | 20 |
| Высота 4-й оси, (мм): | 145 |
| Давление воздуха, (МПа): | 0,5-0,8 |
| Проходное отверстие шпинделя, (мм): | 62 |
| Конус шпинделя: | BT30/A2-6 |
| Макс. вес инструмента, (кг): | 3 |
| Макс. длина обработки, (мм): | 500 |
| Макс. диаметр обработки над станиной, (мм): | 650 |
| Макс. диаметр обработки над суппортом, (мм): | 290 |
| Макс. диаметр сквозного отверстия, (мм): | 52 |
| Макс. нагрузка, (кг): | 200 |
| Макс. скорость токарного шпинделя, (об/мин): | 2000/⚹4000 |
| Макс. скорость фрезерного шпинделя, (об/мин): | 8000 |
| Макс. токарный диаметр, (мм): | 400 |
| Размер перемычки, (мм): | 550x45x200 |
| Разрешение по индексу оси C, (°): | 0,001 |
| Расстояние от оси шпинделя до направляющих станины, (мм): | 210 |
| Расстояние от торца шпинделя до стола, (мм): | 350 |
| Тип задней бабки: | MT5 |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 12×3×70 |
| Точность обработки оси C, (°): | ±0,04/⚹±0,02 |
| Точность поворотного индекса 4-й оси, (°): | 0,001 |
| Точность позиционирования 4-й оси, (°): | ±0,04/±0,02 |
| Ход втулки (пиноли) задней бабки, (мм): | 100 |
| Ход задней бабки, (мм): | 100-500 |
| Ход по оси X, (мм): | 300/500 |
| Ход по оси Y, (мм): | 200 |
| Ход по оси Z, (мм): | 500/200 |
| Габариты,(мм): | 3000(⚹3300/⚹3800/⚹4300)×1750×2400 |
| Вес, (кг): | 3500(⚹4200/⚹5200/⚹6200) |
Возможен заказ дополнительных опций
Этот станок разработан на основе широкопролетной токарной станины, моноблочного цельного литья и крупногабаритных линейных направляющих движения, которые гарантируют прочную основу для сбалансированных двух целей — токарной обработки и фрезерования. Его основная функция — мощный токарный центр. Однако он может стать 4-осевым VMC, если мы добавим мостовую пластину между 3-кулачковым патроном и задней бабкой (затем ось C преобразуется в функцию оси «A» в режиме VMC). Процессы фрезерования, сверления и нарезания резьбы могут быть реализованы с помощью автоматической смены инструмента и высокоскоростного шпинделя VMC BT30. По сути, этот станок может выполнять две функции: токарный центр с ЧПУ с осью Y или VMC с 4-й осью.
Автоматический магазин для смены инструмента.
Двигатель фрезерного шпинделя.
Шпиндель высокой жесткости BT30.
8/12-позиционная башня спереди.
Функция 4-осевого поворотного стола.
Цельное моноблочное литье.
Шариковый винт с двумя закрепленными концами.
Линейная направляющая роликового типа 45 мм.
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Размер патрона, ("): | 8 |
| Ёмкость автосменщика инструментов: | 8 |
| Мощность мотора токарного шпинделя, (кВт): | 7,5/11 |
| Мощность мотора фрезерного шпинделя, (кВт): | 3,7/5,5 |
| Быстрое перемещение по оси X, (м/мин): | 20 |
| Быстрое перемещение по оси Y, (м/мин): | 10 |
| Быстрое перемещение по оси Z, (м/мин): | 20 |
| Высота 4-й оси, (мм): | 145 |
| Давление воздуха, (МПа): | 0,5-0,8 |
| Проходное отверстие шпинделя, (мм): | 62 |
| Конус шпинделя: | BT30/A2-6 |
| Макс. вес инструмента, (кг): | 3 |
| Макс. длина обработки, (мм): | 500 |
| Макс. диаметр обработки над станиной, (мм): | 650 |
| Макс. диаметр обработки над суппортом, (мм): | 290 |
| Макс. диаметр сквозного отверстия, (мм): | 52 |
| Макс. нагрузка, (кг): | 200 |
| Макс. скорость токарного шпинделя, (об/мин): | 2000/⚹4000 |
| Макс. скорость фрезерного шпинделя, (об/мин): | 8000 |
| Макс. токарный диаметр, (мм): | 400 |
| Размер перемычки, (мм): | 550x45x200 |
| Разрешение по индексу оси C, (°): | 0,001 |
| Расстояние от оси шпинделя до направляющих станины, (мм): | 210 |
| Расстояние от торца шпинделя до стола, (мм): | 350 |
| Тип задней бабки: | MT5 |
| Т-образные пазы (ширина × кол-во × шаг), (мм): | 12×3×70 |
| Точность обработки оси C, (°): | ±0,04/⚹±0,02 |
| Точность поворотного индекса 4-й оси, (°): | 0,001 |
| Точность позиционирования 4-й оси, (°): | ±0,04/±0,02 |
| Ход втулки (пиноли) задней бабки, (мм): | 100 |
| Ход задней бабки, (мм): | 100-500 |
| Ход по оси X, (мм): | 300/500 |
| Ход по оси Y, (мм): | 200 |
| Ход по оси Z, (мм): | 500/200 |
| Габариты,(мм): | 3000(⚹3300/⚹3800/⚹4300)×1750×2400 |
| Вес, (кг): | 3500(⚹4200/⚹5200/⚹6200) |
* отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
