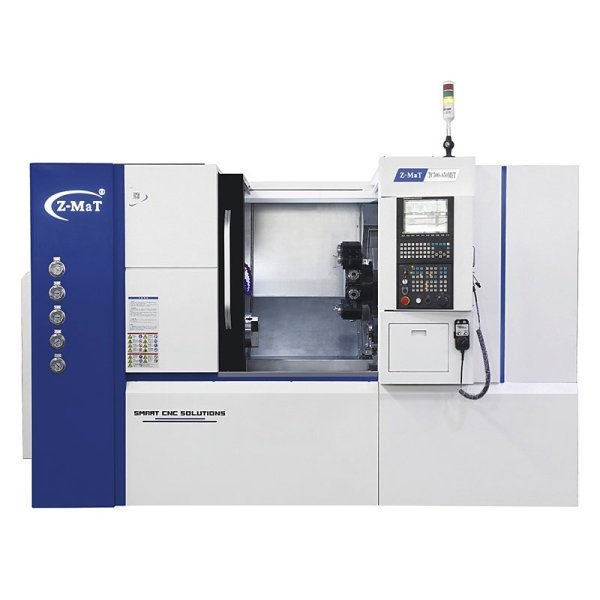

Токарный центр с двумя шпинделями и функцией фрезерования TC500MYT-650
Спеццена на базовую комплектацию
7 711 049 ₽
- Усовершенствованный двухшпиндельный
- токарный центр с 45-градусной поперечной осью Y
- Скорость вращения шпинделя: 4000 об/мин
- Макс. диаметр: 320 мм
- Главный серводвигатель: 22/30 кВт
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Размер патрона, ("): | 8 |
| Мощность мотора привода, (кВт): | 3,7/5,5 |
| Ёмкость автосменщика инструментов: | 12 |
| Тип патрона/цанги: | Гидравлический патрон |
| Быстрое перемещение по оси X/Z1/Z2/Y, (м/мин): | 18/30/N/A/10 |
| Проходное отверстие шпинделя, (мм): | 66 |
| Конус пиноли задней бабки: | MT5 |
| Макс. длина обработки, (мм): | 650 |
| Макс. диаметр обработки над станиной, (мм): | 460 |
| Макс. диаметр обработки над суппортом, (мм): | 400 |
| Макс. диаметр сквозного отверстия, (мм): | 52 |
| Макс. скорость обработки под нагрузкой, (об/мин): | 5000 |
| Макс. скорость подачи резца, (мм/мин): | 10000 |
| Макс. скорость шпинделя, (об/мин): | 4000 |
| Макс. скорость шпинделя/контр-шпинделя, (об/мин): | 0 |
| Макс. токарный диаметр, (мм): | 320 |
| Осевой шариковый винт X/Z1/Z2/Y, (мм): | 32×P08/32×P10/N/A/32×P06 |
| Размер державки инструмента, (мм): | 25×25 |
| Размер хвостовика инструмента, (мм): | 40 |
| Тип задней бабки: | Гидравлический |
| Тип револьверной головки: | BMT55 |
| Ход задней бабки, (мм): | 80-650 |
| Ход по оси B, (мм):Ход по оси B, (мм): | 0 |
| Ход по оси X, (мм): | 180 |
| Ход по оси Y, (мм): | 100 (±50) |
| Ход по оси Z, (мм): | 650 |
| Габариты,(мм): | 3100×1900×2250 |
| Вес, (кг): | 5900 |
Возможен заказ дополнительных опций

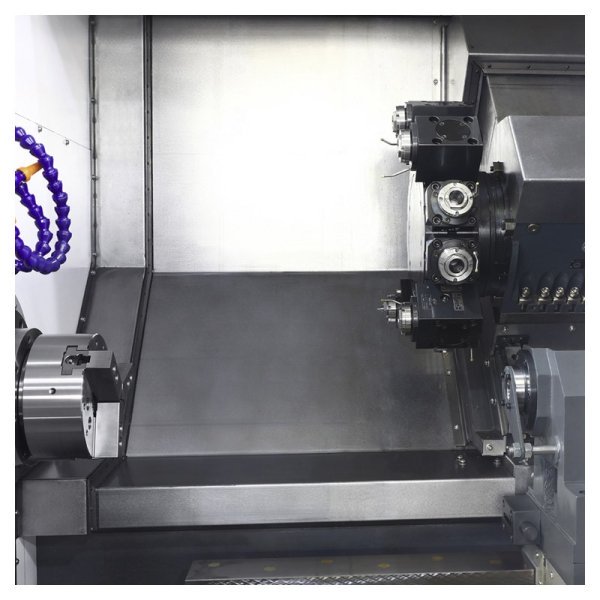

В модели TC500 используется усовершенствованная конструкция оси Y с углом наклона 45 градусов, которая обеспечивает основополагающие характеристики жесткости и компактности.
TC500 предлагает стандартный размер патрона 8 дюймов для шпинделя 1 и 6 дюймов для шпинделя Спецификация контршпинделя обеспечивает непрерывную обработку обеих поверхностей.
Сочетание приводных вращающихся инструментов и функции оси Y обеспечивает комплексную обработку — от токарной обработки до вторичной/обратной обработки, а также многоосевой интерполяционной обработки, что позволяет интегрировать процессы.
Модель обеспечивает 2-осевую токарную обработку и фрезерование по оси Y с различными вариантами шпинделя и револьверной головки. Клиенты могут выбрать «единственный в своем роде станок», который гибко соответствует их собственным потребностям.
Детали
| Производитель: | Z-MaT |
|---|---|
| Страна происхождения: | Китай |
| Размер патрона, ("): | 8 |
| Мощность мотора привода, (кВт): | 3,7/5,5 |
| Ёмкость автосменщика инструментов: | 12 |
| Тип патрона/цанги: | Гидравлический патрон |
| Быстрое перемещение по оси X/Z1/Z2/Y, (м/мин): | 18/30/N/A/10 |
| Проходное отверстие шпинделя, (мм): | 66 |
| Конус пиноли задней бабки: | MT5 |
| Макс. длина обработки, (мм): | 650 |
| Макс. диаметр обработки над станиной, (мм): | 460 |
| Макс. диаметр обработки над суппортом, (мм): | 400 |
| Макс. диаметр сквозного отверстия, (мм): | 52 |
| Макс. скорость обработки под нагрузкой, (об/мин): | 5000 |
| Макс. скорость подачи резца, (мм/мин): | 10000 |
| Макс. скорость шпинделя, (об/мин): | 4000 |
| Макс. скорость шпинделя/контр-шпинделя, (об/мин): | 0 |
| Макс. токарный диаметр, (мм): | 320 |
| Осевой шариковый винт X/Z1/Z2/Y, (мм): | 32×P08/32×P10/N/A/32×P06 |
| Размер державки инструмента, (мм): | 25×25 |
| Размер хвостовика инструмента, (мм): | 40 |
| Тип задней бабки: | Гидравлический |
| Тип револьверной головки: | BMT55 |
| Ход задней бабки, (мм): | 80-650 |
| Ход по оси B, (мм):Ход по оси B, (мм): | 0 |
| Ход по оси X, (мм): | 180 |
| Ход по оси Y, (мм): | 100 (±50) |
| Ход по оси Z, (мм): | 650 |
| Габариты,(мм): | 3100×1900×2250 |
| Вес, (кг): | 5900 |
* отмечены дополнительные опции и характеристики, не входящие в стандартную комплектацию, заказ которых оговаривается в рамках заказа на поставку.
